技術指標

說             明

裝置功能

1、了解實驗設備的結構和特點，掌握用劉易斯池測定液液傳質系數的方法。

2、 學習流動狀況、物系性質對液液傳質的影響。

3、測定 Co、Cw 對 t 的關系曲線圖。

4、計算傳質系數 Kw、Ko。

5、討論攪拌速度與傳質系數的關系。

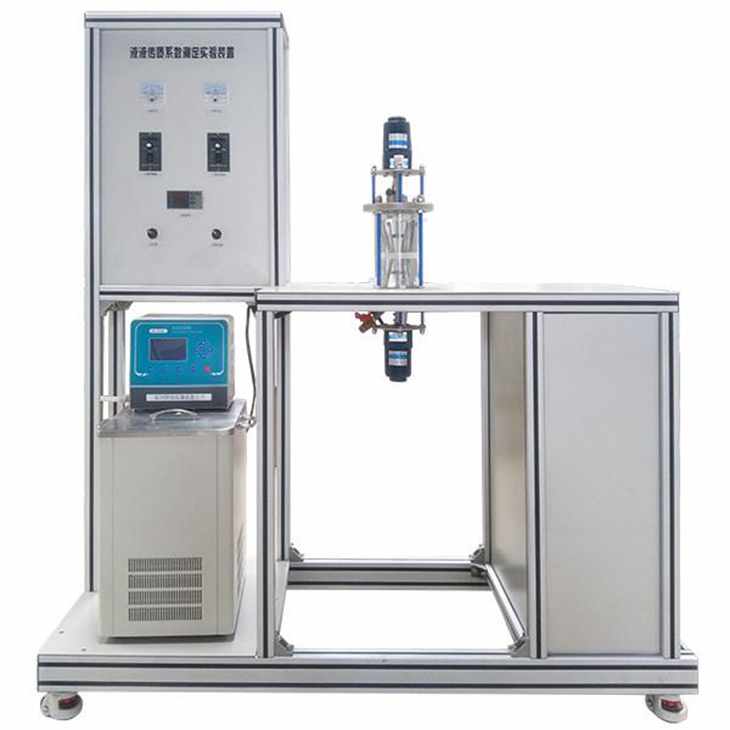

主要配置

玻璃留易斯池、轉速表、直流電動機、恒溫水浴、分液漏斗、升降臺、攪拌裝置、溫控儀表、不銹鋼框架及儀表柜。

公用設施

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：水--醋酸--醋酸乙酯

技術參數

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。

2、玻璃劉易斯池容積：900ml，玻璃留易斯池內徑×高度：0.1×0.12m； 聚四氟乙烯界面環，孔徑 3.8cm²。
3、攪拌裝置：轉速0～500轉/分,。
4、恒溫水�。�0--100℃，控溫精度 0.5℃；溫度計：Pt100。
5、實驗框架及儀表柜為304不銹鋼，裝置結構緊湊，外形美觀，流程簡單，操作方便。

6、正泰電器：接觸器、開關、漏電保護空氣開關。

7、管路、管件及閥門均為304不銹鋼。

8、外形尺寸：1000×500×1700mm （長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉數

霍爾開關

轉數顯示儀

調速器

溫度

PT100鉑電阻

數字溫度儀表

無
