技術指標

說             明

裝置功能

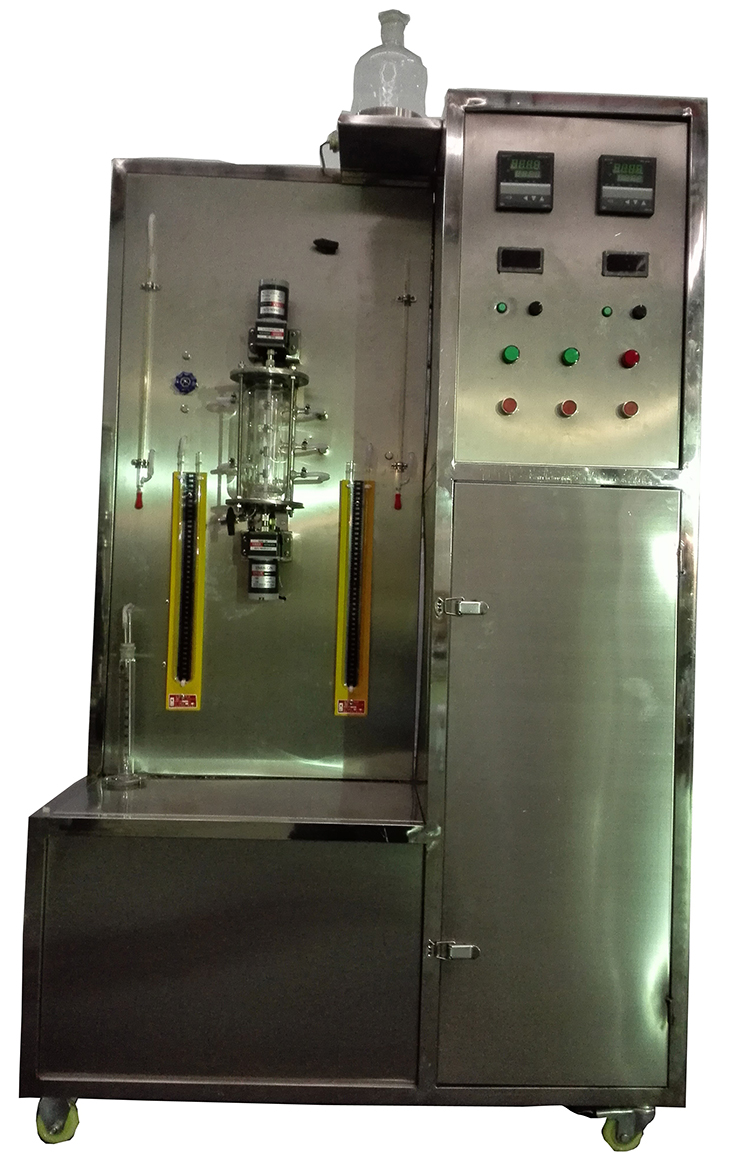

1、本雙驅動攪拌器測定氣液傳質系數裝置可用於測定不同物系的氣–液傳質系數，在攪拌槽內可以分別控制氣相及液相的運動速度，能在比較寬的速度范圍內研究測定氣–液的傳質系數。

2、研究傳質機理，確定傳質阻力的主要方面，從而可為強化氣–液傳質設備提供依據。

主要配置

氣體穩壓管、皂膜流量計、氣體增濕器、雙驅動吸收器、直流電機2臺、超級恒溫槽、轉速數顯儀表2臺、數字溫度顯示儀、儀表柜。

公用設施

水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：CO₂～K₂CO₃

技術參數

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。

2、雙驅動吸收器，容積500ml,，雙層高硼硅玻璃。

3、攪拌電機轉速：0～500r/min，數顯轉速表；實驗控制溫度： 60℃。

4、超級恒溫槽：功率1.0KW，常溫-60℃。

5、溫度傳感器PT100熱電阻，智能數顯溫度控制儀及顯示儀。

6、正泰電器：接觸器、開關、漏電保護空氣開關。

7、各項操作及顯示、調節、控制全在控制屏面板進行。

8、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

9、外形尺寸：1000×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉速

霍爾開關

轉數顯示儀

調速器

恒溫水浴溫度

PT100鉑電阻

數字溫度控制儀

固態調壓模塊

氣體進口溫度

PT100鉑電阻

數字溫度儀表

無

氣體出口溫度

PT100鉑電阻

數字溫度儀表

無

氣體進口壓力

U型壓力計

就地顯示

無

氣體出口壓力

U型壓力計

就地顯示

無

氣體進口流量

皂膜流量計

就地顯示

手動調節

氣體出口流量

皂膜流量計

就地顯示

無
