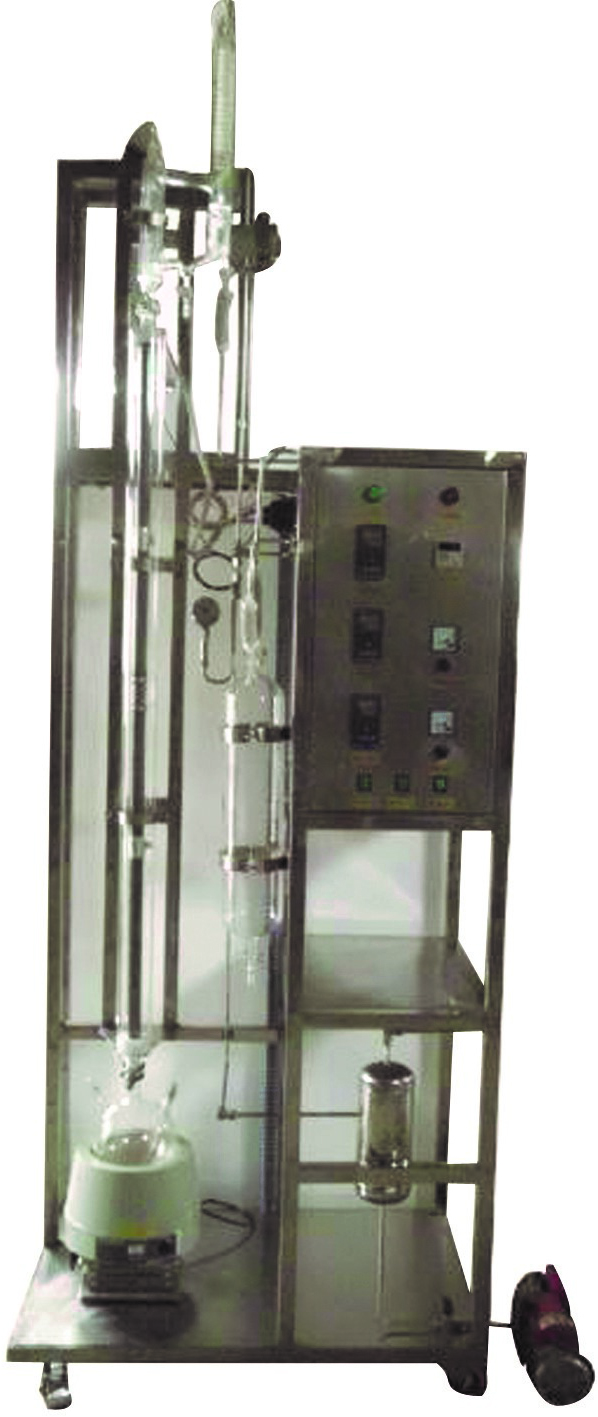

SBGY-301特殊精餾實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、熟悉精餾單元操作過程的設備與流程。 2、學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。 |
|||
|
主要配置 |
玻璃精餾塔、冷凝器、再沸器、溫度控制儀、溫度顯示儀、壓力表、流量計、真空系統、不銹鋼框架、控制屏。 |
|||
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?/span> 液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||
|
技術參數 |
1、精餾塔塔徑φ25mm，塔高1400mm,材質為玻璃塔結構，塔內填裝φ3x 3 mm不銹鋼θ網環型填料。塔釜為三口燒瓶帶導電膜保溫，保溫段加熱功率上下兩段各300W；塔釜容積：500ml；聯接方式：直磨口。 2、塔釜加熱：塔釜置于500W電熱包中。采用電壓控制器控制釜溫。 3、溫度控制及儀表: 3個數顯溫度控制儀，量程：0-150℃；溫度誤差≤2℃。 4、真空度：最高真空度可達60Pa，約0.5mmHg。 5、液體流量計范圍：1.6-16ml/min,，壓力表量程：-0.1-0.1MPa。 6、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等儀表組成，回流比控制范圍：99：1—1：99。 7、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。 8、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 9、外形尺寸：1200×500×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
回流比 |
回流比繼電器 |
回流比控制顯示儀 |
回流比控制顯示儀 |
|
|
塔節溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
數字型特殊精餾實驗裝置 SBGY-301/II |
||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
回流比 |
回流比繼電器 |
回流比控制顯示儀，精度：0.5%FS |
回流比控制顯示儀 |
|
|
塔節溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|
|
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
|||
