"追求技術進步、服務科教興國、支持教育事業"
驅動系統零部件多維展示平臺
一、產品簡介

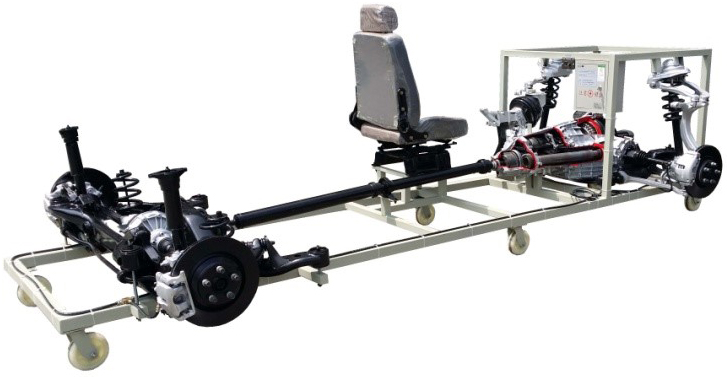

該設備采用CSK131東風猛士裝甲突擊車四輪驅動與傳動系統(全時四輪驅動鏈傳動分動器，帶軸間差速鎖)解剖實物為基礎，全面展示車輛四輪驅動系統的組成結構。適合于車輛四輪驅動系統理論教學和拆裝實訓的教學需要。
二、功能特點
1.采用真實的車輛四輪驅動系統部件，充分展示車輛四輪驅動系統的組成結構。
2.由單相減速電機帶動減速機，電機帶動變速器輸入軸做低速運轉，真實演示從變速器的輸入軸到分動箱與驅動輪的動力傳遞過程。
3.實訓臺驅動部分加裝安全防護罩。
4.實訓臺提供了學員拆裝車輛四輪驅動系統的工作平臺。
三、技術規格
外形尺寸：1900×1400×1200mm(長×寬×高)
動力電源：220V
單相減速電動機：
電 壓：AC 220V50Hz
功 率：250KW
轉 速：15r/min
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
|
