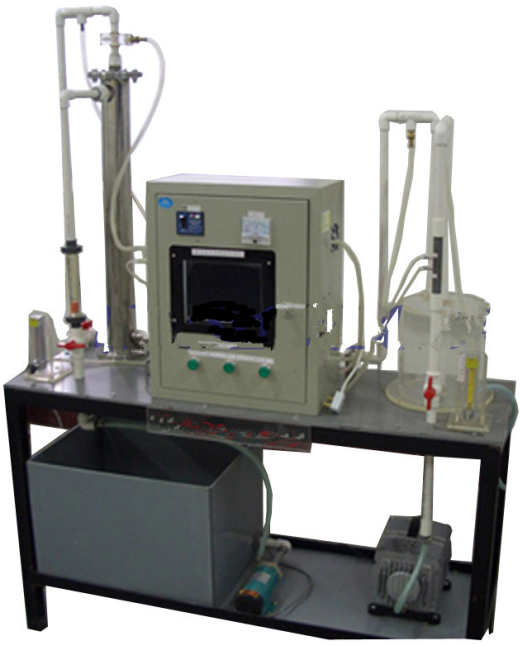

SBHJ-548空氣中氮氧化物吸附裝置
（氣體及鋼瓶及減壓閥和分析儀（用戶自備））
一、設備特點：
1.設備布局合理、美觀，結構清晰，整體感強。
2.填料塔、氣體緩沖箱、尾氣洗滌罐、NO2吸附罐等都為透明有機玻璃制造，可觀察整個氣體處理過程的實驗現象，加深對設備整體結構的了解，掌握氮氧化物吸附處理流程的各項細節。
二、實驗?zāi)康模?/span>
1.了解氮氧化物吸附裝置的原理及結構。
2.通過對NO2氣體進行吸附試驗，得到吸附凈化效率、不同空塔氣速下穿透曲線和保護作用時間等數據。
三、主要配置：
氣體緩沖器、三段活性炭吸附塔、尾氣洗滌罐、NO2吸附罐、活性炭填料、真空泵、NO2氣體鋼瓶及減壓器（用戶自備）、氣體轉子流量計、電控箱、管道閥門、不銹鋼支架。
四、技術參數：
1.環境溫度：5℃～40℃、電源 220V，功率：≥500W。
2.實驗氣量1～5m3/h，氣體轉子流量計：6-60ml/h,0.6-6m3/h。
3.NO2凈化效率大于95％。
4.真空泵：旋片式真空泵 抽氣速率: ≥2L/s 轉速: 2800r/min,功率: 370W。
5.氣體緩沖器和尾氣洗滌罐，容積6L，材質：優質有機玻璃。
6.活性炭吸附塔尺寸：Φ100×1000mm,材質優質有機玻璃，功能：用于裝填填料以吸附氮氧化物。
7.各項電路指示、操作均在控制屏面板進行。
8.控制屏和框架均為304不銹鋼，結構緊湊。
9.外形美觀，流程簡單，操作方便。
10.外形尺寸：1200×500×1800mm，框架為可移動式設計，帶腳輪及禁錮腳。
|
