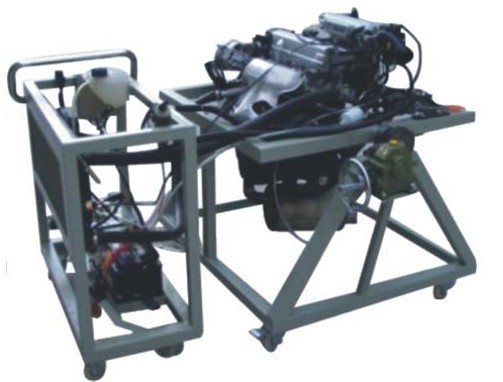

電控發動機帶拆裝實訓臺
電控發動機帶拆裝實訓臺采用本田5A發動機（舊件翻新），發動機附件完整，能以工作角度鎖止，萬向腳輪臺架，便于教學。
一、系統概述：
將原廠豐田5A發動機和電控運轉的相關零配件，分別設計為相對獨立的拆裝臺和操縱臺，拆裝臺由底座、翻轉架、減速機、接油盆組成，發動機在拆裝過程可實現360度翻轉，并可在任何角度穩定停留，使拆裝工作得心應手。大面積接油盆可做到工具、零件、機油三不落地，培養良好的工作習慣，操縱臺由電控系統、冷卻系統、供油系統、進排氣系統等組成，用于對完成裝配的發動機進行運轉試驗，充分滿足發動機解體、裝復、調試、運轉、檢驗全過程的要求，完全適合發動機理解，實操的學習。
二、產品性能與特點：
1、拆裝中發動機可做軸向任何角度翻轉和靜止。
2、分置拆裝、操縱兩系統互不干攏，又方便聯接
3、控運輕轉試驗，再現發動機工作狀況，適時檢測裝備效果。
4、進行電噴發動機的基本操作和學習
三、主要參數：
1、外形尺寸：(翻轉架)1100×700×1100mm (運行架)1000×600×1100mm
2、可移動式臺
|
