2021年8月5日

電工接線實訓設備,電氣接線實訓臺，電工接線基礎實訓平臺

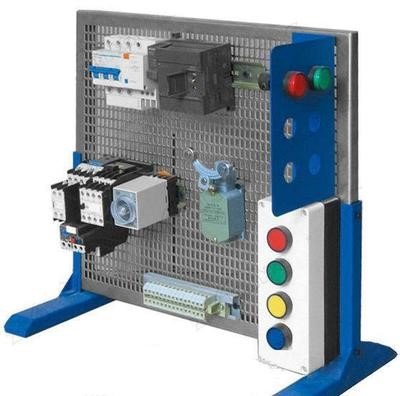

SBWX-WDG維修電工實訓網孔板

　

電工接線實訓設備,電氣接線實訓臺，維修電工技能實訓考核裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置上裝有實訓操作網板，網板采用活動結構，可取下安裝，裝上布線調試。使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗、故障分析等技能訓練的需要，是各大中專院校職業院校實驗實訓室建設的選擇。

一、技術指標及要求:

1、外型尺寸：700 x 600 x 400 mm

2、鐵質噴塑結構

二、實訓項目

1、照明電路安裝

2、單相電度表安裝

3、觸摸延時路燈電路安裝

4、雙控樓梯燈電路安裝

5、接觸器點動電路連接

6.自鎖正轉控制電路

7、接觸器聯鎖電動機正、反轉電路連接

8、按鈕聯鎖的正、反轉控制電路連接

9、接觸器和按鈕雙重聯鎖、反轉控制

10、接觸器切換的Y/△啟動按鈕控制電路的連接

11、時間繼電器切換的Y/△啟動控制電路連接

12．三相異步電動機的兩地控制電路

三、實驗器材配置清單

序號	名 稱	型號	數量
1	實訓網板 鐵質噴塑		1
2	使用說明書		1
3	交流接觸器	CJX2-0910 380V	3
4	輔助觸頭	F4-22	3
5	時間繼電器	ST3P 380V	1
6	熱繼電器	JR36-20	1
7	按鈕開關盒3位		2
○	端子排		2
9	燈座		1
10	墻壁開關		2
11	觸摸開關		1
12	白熾燈泡	220V	1
13	180瓦三相異步電動機		1
14	低壓斷路器	DZ47-63 3P	1
15	熔斷器	RT18-32 3P	2
16	單相電度表電子式		1
17	明盒		3
18	塑料卡子		30
19	螺絲		30
20	C型導軌		1
21	家用漏電開關	DZ18L-20	1

　
