工程制圖實驗室建設,工程制圖實驗室設備

工程制圖實驗室設備

工程制圖實驗室設備屬于機械與土木工程學院，該實驗室為機全院本科、�？崎_設畫法幾何及機械制圖、機械制圖、工程制圖、工程圖學、畫法幾何及機械制圖、建筑制圖與識圖、畫法幾何及水利工程制圖、土木工程制圖。使學生能夠熟練繪制各種圖形，為專業知識的開設打下良好的基礎。同時還用于學生的課程實習、畢業實習及畢業論文（設計）等實踐教學工作。
工程制圖實驗裝置并配置制圖常用工具，包括圖板、丁字尺、套裝繪圖儀器、平法圖集、清單計價規范和計價定額等，能夠面向工程造價專業、安全工程專業、采礦工程專業和工業設計專業的本科生和研究生開展土木工程識圖制圖、機械工程識圖制圖及工程算量計價等模擬訓練，并能為學生、教師以及企業提供相關學科的科學研究實驗。
工程制圖實驗室所開展實驗教學是工程制圖教學過程中重要環節，經過多年的探索和實踐，形成了 “鞏固基礎、強化實踐、培養工程意識”的三層次實驗教學體系，分別為培養學生掌握制圖基本技能和鞏固投影等理論知識的基礎實驗層次，培養學生對圖形綜合表達能力的實驗層次，和培養學生形成工程意識的實驗層次。

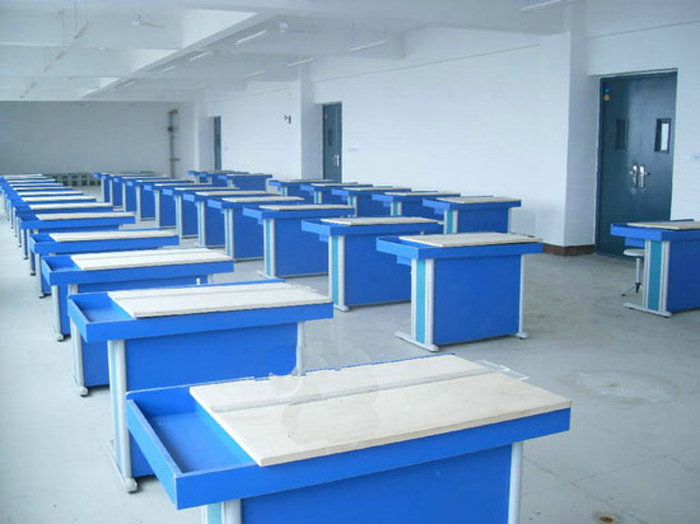

工程制圖實驗室主要儀器設備包括多功能繪圖儀器、繪圖桌、繪圖板、教師演示臺、高亮度投影儀、活動轉椅及教學桌。
工程制圖實驗室是一個專業基礎類實驗室，主要承擔主《工程圖學》、《房屋建筑學》、《工程結構》等專業課程的實驗教學和實習任務實訓實驗教學工作，使學生掌握建筑圖的手繪圖，培養學生的空間思維能力、專業實踐崗位應用能力，以達到相關部門的頒發的職業技能的水準，為畢業生奠定良好的就業基礎。
工程制圖室主要承擔機械制圖實訓課程相關基本技能訓練，實訓內容包括：典型零部件的三視圖繪制、零件的表達方式、標準件的繪制、機械裝配體的拆裝和繪制及拆裝、測繪工具的使用。
通過在本實訓室的學習，提高學生以下技能：
(1)實現《機械制圖》課程的“教、學、做”一體化教學；
(2)幫助學生掌握各種手工繪圖工具的使用；
(3)提高學生機械制圖（手工）能力的培養與技巧的掌握；利用繪圖室可以進行傳統手工繪圖訓練、完成機械制圖課程學習任務、完成課程設計、畢業設計；
(4)幫助學生建立空間想象力和空間分析能力，掌握機械零部件的結構設計及圖形表達的基本知識、提高學生對實物進行拆裝和測繪的技能。

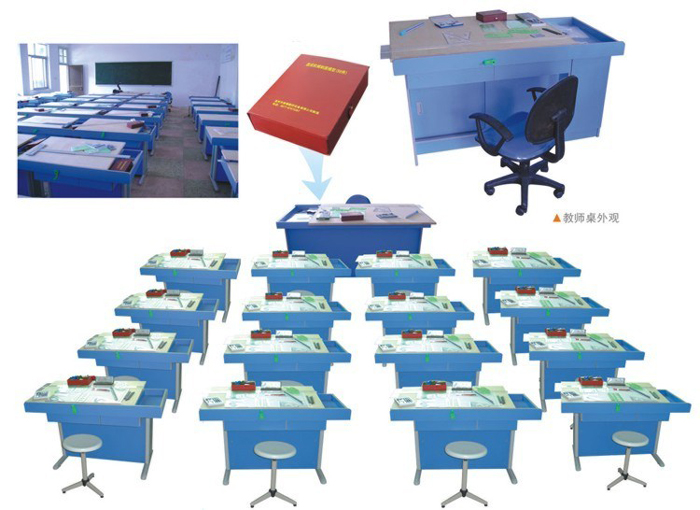

SB-Ⅲ教師桌

結構介紹: 鋼木結構桌體材料選用16mm厚優質雙貼面三聚胺板,桌體板截面選用優質PVC封邊,經由自動封邊機加熱180攝氏度膠封。桌體下部為左右兩邊為鋼質支撐架連接，結實美觀；
教師桌規格：153*90*80cm
教師桌配備儀器和工具:
1、 120cm丁字尺
2、90*60cm一號繪圖板
3、 精密繪圖儀器（12件）
4、 高亮度書寫投影儀
5、 投影薄膜
6、 銀幕
7、 制圖基本技能掛圖（16張）
8、 活動轉椅
9、 機械制圖模型（55件）
除上述8項外，教師桌另配備學生桌所配備的儀器4-13項
SB-Ⅲ學生桌

結構介紹: 鋼木結構桌體材料選用16mm厚優質雙貼面三聚胺板,桌體板截面選用優質PVC封邊,經由自動封邊機加熱180攝氏度膠封。桌體下部為左右兩邊為鋼質支撐架連接，結實美觀；
學生桌規格:110*62*73cm
學生桌配備儀器和工具:
1、 90cm丁字尺
2、 90×60cm一號繪圖板
3、 精密繪圖儀器（5件）
4、 25cm曲線板
5、 30cm多用斜邊三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圓弧
10、擦圖片
11、 畫圓模板
12、 繪圖鉛筆（5支）
13、 81A繪圖筆
